快鎖插銷 |
|
杰根斯快鎖插銷款式齊全，公、英制兼?zhèn)�，主要�?yīng)用于快速連接、接掛部件。在中國市場上，常見客戶類型從事音箱制造、機場地面設施制造、夾具制造、航空制造、快速搭橋鋪路、OEM設備制造，等等。 |
|
杰根斯快鎖插銷具有超強的徑向抗剪能力，應用在關鍵部位的連接，是設備安全的可靠保證。 |
| |
| |
| |
|
| |
|
| |
系索 |
 |
| 圓形不銹鋼吊牌 |
|
|
吊牌壓緊安裝孔
一側 |
橢圓形鋁質吊牌 |
|
|
吊牌壓緊安裝孔
一側
孔直徑（ΦA(chǔ)），3標準
0.131"，0.196"，0.257"
（3.3mm，4.9mm，6.5mm) |
更多吊牌信息請見第7.23頁表一吊牌安裝孔直徑 |
系索規格:
|
- 302/304不銹鋼鋼索,尼龍外套
- 鋼索直徑僅1/16"(1.59mm); 含護套直徑1/8"(3.18mm)
- 有Mil-DTL-83420軍用型鋼制系索可供選擇
- 可訂制特殊規格

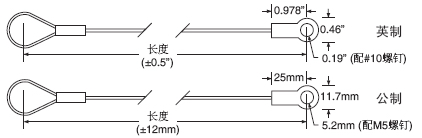

環/吊牌型 |
(圖.1)
雙環型 |
(圖. 2)
單環型 |
(圖. 3)
環/眼型 |
(圖. 4)
 |
| 吊牌尺寸 - 英制 |
吊牌
類型 |
+/-0.005
ΦA |
+/-0.01
B |
+/-0.02
C |
+/-0.02
D |
+/-0.005
ΦE |
+/-0.016
半徑 |
+/-0.01
F |
+/-5deg.
G |
+/-0.01
T |
材料 |
圓形吊牌 |
見表1 |
0.688 |
1.316 |
1.004 |
0.125 |
0.160 |
0.406 |
12 |
0.048 |
300系列不銹鋼 |
橢圓形吊牌 |
見表1 |
0.375 |
1.130 |
0.945 |
0.125 |
– |
0.500 |
12 |
0.060 |
鋁 |
|
|
| |
|
| |
 |

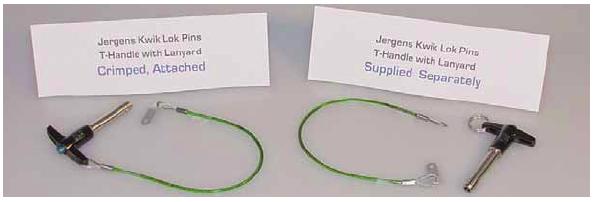

系索與插銷手柄直接相連 |
系索與插銷手柄以開口環相連,可分開 |
|
| |
|
