Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
|
| |

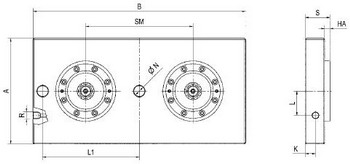

2單元鎖緊板
液壓解鎖
重復定位精度 < 0.005 mm |
| |
|
| |
|
| |
| 件號 |
系列 |
下鎖力
kN |
A |
B |
HA |
K |
L |
L1 |
ØN |
R |
S |
SM |
重量 |
| 訂單生產 |
20 |
2x20 |
196 |
396 |
10 |
19 |
45 |
180 |
20 |
G1/4 |
46 |
200 |
21.9 |
| 訂單生產 |
40 |
2x40 |
296 |
546 |
15 |
26 |
57 |
250 |
25 |
G1/4 |
61 |
320 |
59.5 |
|
| |
所有尺寸單位為毫米 (mm)
說明: 根據客戶需求，我們可以在底板上增加安裝孔，也可以按要求改變其他尺寸，或鎖緊模塊布局的間距和數量。 |
| |
|
| |
4單元鎖緊板 |
| |
|
液壓解鎖
重復定位精度 < 0.005 mm
 |
 |
|
| |
|
| |
| 件號 |
系列 |
下鎖力
kN |
A |
B |
HA |
K |
L |
L1 |
ØN |
R |
S |
SM |
重量 |
| 訂單生產 |
20 |
4x20 |
396 |
396 |
10 |
18 |
148 |
180 |
20 |
G1/4 |
46 |
200 |
44.0 |
| 訂單生產 |
40 |
4x40 |
546 |
546 |
15 |
26 |
217 |
250 |
25 |
G1/4 |
61 |
320 |
110.0 |
|
| |
所有尺寸單位為毫米 (mm)
說明: 根據客戶需求，我們可以在底板上增加安裝孔，也可以按要求改變其他尺寸，或鎖緊模塊布局的間距和數量。 |
| |
|
| |
|
| |
|
|
