Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
| 球鎖式四面體夾具立柱(公制) |
|
- 材料: 40級米漢納鑄鐵 (Meehanite Cast Iron)
- 另有鋁制型可供選擇
- 球瑣接受套和定位套已安裝
- 提供精密的數控加工中心夾具底板
- 垂直度為0.02mm每250mm（更高精度請咨詢杰根斯）

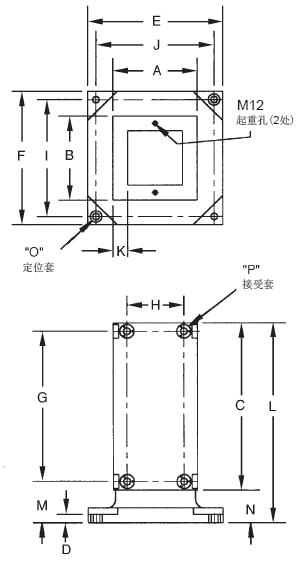

安裝了球鎖接受套的鑄鐵四面體夾具基座 |
|
 |
| |
件號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
重量
(Kg) |
69051 |
250 |
250 |
505 |
25 |
400 |
400 |
450 |
150 |
350 |
350 |
40 |
600 |
125 |
95 |
225 |
69061 |
300 |
300 |
630 |
25 |
500 |
500 |
550 |
175 |
425 |
425 |
40 |
725 |
137.5 |
95 |
320 |
69071 |
400 |
400 |
655 |
40 |
630 |
630 |
575 |
275 |
525 |
525 |
45 |
750 |
137.5 |
95 |
495 |
|
| 續 |
|
件號 |
O |
P |
夾具板
件號 |
基礎板
件號 |
鋼制夾具板
件號 |
69051 |
20 |
20 |
58741 |
59102 |
58841 |
69061 |
25 |
25 |
58742 |
59103 |
58842 |
69071 |
35 |
25 |
58743 |
59104 |
58843 |
|
 |
可提供定制尺寸
如您需要特殊要求的立柱，無論帶有或不帶有球鎖配
件，我們都能夠為您提供報價。請撥打技術支持熱線
021-58356226
|
|
可使用吊環23462配合提吊
– 需另外訂購 |
|
產品更新
在杰根斯，產品改進是一個不間斷的過程。
恕不通知將會變化的規格和技術數據。如果
現有資料對您的設計十分關鍵，我們建議您
與杰根斯的技術銷售部取得聯系，以審核其
尺寸和規格。 |
|
| |
|
|
| |
|
| |
|
