Ball LockTM 球鎖快速裝夾系統 |
|
杰根斯球鎖快速裝夾系統(Ball Lock™), 主要應用于精密數控機床(VMC/HMC)上
。利用該系統，成套夾具的裝、卸時間可縮短至1分鐘，回復定位精度確保在+/-0.013mm以內。 |
|
安裝杰根斯球鎖系統，已有的夾具系統無需特別改動，即可成為快換式精密夾具,小批量訂單生產從此不再成問題。 |
|
球鎖裝夾系統操作簡易，無需特別培訓和維護。......更多詳細介紹 |
|
| |
| |
|
| |
| HAAS*機床專用的球鎖裝夾系統 |
|
Jergens
配件包件號 |
夾具板 |
鋸齒型板 |
HAAS機床型號 |
50000
50001 |
1
1 |
–
– |
MINI–MILL |
50002
50003
50004
|
2
2
– |
–
–
2 |
VF-E, VF-O, VF-1 |
50005
50006
50007
50008
|
2
–
2
– |
–
3
3 |
VF-OE, VF-2 |
50009
50010
50011
50012
50013
50014
50015
50016 |
2
3
–
2
2
2
2
– |
–
–
5
–
–
–
–
5 |
VF-3 |
如需配合其它品牌機床的球鎖組件請撥打021-58356226詢問，
或參見HAAS*的球鎖系統專用目錄中更詳細的資料。
*HAAS哈斯自動化公司的商標 |

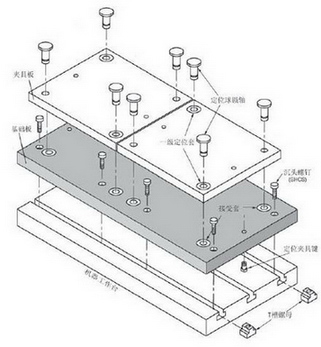

整個系統包括：
- 鋼制基礎板
- 鋁制夾具板
- 預安裝的接受套和定位套
- 球鎖軸
- T型槽螺母，用來將基礎板裝配到機床臺面上
- 2個定位夾具鍵，以精確定位基礎板
- 內六角螺栓
好處：
- 節省了選型和訂貨的時間
- 節省了安裝時間和成本
- 消除了潛在的安裝錯誤
Jergens
配件包件號 |
夾具板 |
鋸齒型板 |
HAAS機床型號 |
50017
50018
50019
50020
50021
50022
50023
50024
50025
50026
50027 |
3
4
–
2
2
2
2
3
3
–
– |
–
–
6
–
–
–
–
–
–
6
6 |
VF-4 |
50028
50029
50030
50031
50032
50033
50034
50035
50036 |
2
2
3
–
2
2
3
3
– |
–
–
–
6
–
–
–
–
6 |
VF-5 |
|
|
| |
|
| |
|
