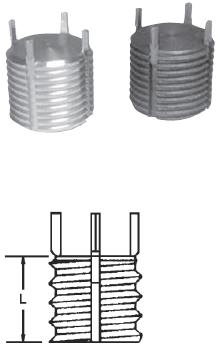

插銷式螺紋護套
實心型
- 補救昂貴的鑄件
- 糾正錯位孔
- 填補過大的孔眼
- 不需改正螺栓原來的尺寸
|
- 材料
碳鋼護套 - C1215 或等同
不銹鋼護套 - 303
固定鍵 - 302
- 表面處理:
碳鋼護套 - 磷酸鹽防銹處理
不銹鋼護套 - 鈍化處理
- 公差: ±.010 英寸
公制 ±.25毫米
- 固定鍵: 經表面處理的插銷式螺紋護套帶4個固定鍵,其內螺紋尺寸為M7或更大.
外螺紋
等級2A |
件號 |
長度
L |
安裝工具
件號 |
碳鋼 |
不銹鋼 |
5/16-18 |
26001 |
26401 |
.31 |
24801 |
3/8-16 |
26002 |
26402 |
.31 |
24802 |
7/16-14 |
26003 |
26403 |
.37 |
24803 |
1/2-13 |
26004 |
26404 |
.43 |
24804 |
9/16-12 |
26005 |
26405 |
.50 |
24805 |
5/8-11 |
26006 |
26406 |
.62 |
24806 |
3/4-16 |
26007 |
26407 |
.68 |
24807 |
7/8-14 |
26008 |
26408 |
.87 |
24808 |
1-12 |
26009 |
26409 |
.87 |
24809 |
1 1/8-12 |
26010 |
26410 |
1.12 |
24810 |
1 1/4-12 |
26011 |
26411 |
1.25 |
24811 |
1 3/8-12 |
26012 |
26412 |
1.37 |
24812 |
|
