150mm液壓虎鉗立柱 |
| |
| 3面式 |
 |
3面式虎鉗立柱具有6個工位，并開放工件的3個或3個以上待加工面。這樣的設計對大主軸頭的加工中心特別有利。由于刀具不需要從刀夾中伸出太多，因此不會犧牲刀具的剛度。通用型底座可通過80mm或100mm間距的安裝孔，直接安裝在臥式加工中心(HMC)上。
如果將杰根斯的球鎖系統應用在臥式加工中心(HMC)工作臺上，將進一步提高加工生產效率。更換虎鉗立柱或其他夾具只需不到一分鐘的時間，夾具的重復定位精度將在±0.013mm以內。 |
| |
|
| |
|
| |

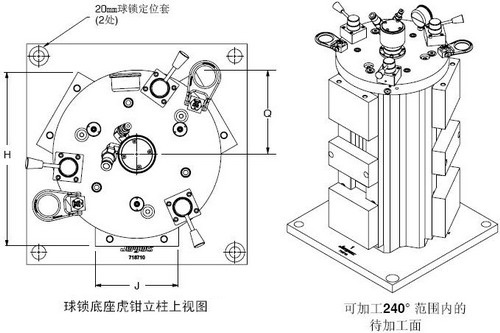

3面式150mm虎鉗立柱 |
| |
| 安裝方式 |
件號 |
H |
J |
Q |
底座
寬 |
底座
長 |
球鎖孔
中心距 |
安裝孔
中心距1* |
安裝孔
中心距2* |
配套球鎖軸
件號 |
重量
(kgs) |
| 球鎖底座 |
51458 |
319.3 |
152.4 |
130 |
400 |
400 |
350x350 |
n/a |
n/a |
49652 |
136 |
| 球鎖底座 |
51460 |
319.3 |
152.4 |
130 |
500 |
500 |
425x425 |
n/a |
n/a |
49662 |
145 |
| 通用底座 |
51474 |
319.3 |
152.4 |
130 |
500 |
500 |
n/a |
80MM |
100MM |
N/A |
145 |
|
| |
*通用型立柱的底座上有兩套安裝孔，匹配加工中心上80mm或100mm間距的柵格孔或T型槽。也可按照需要定制安裝孔位置和底座尺寸。 |
| |
|
| |
|
| |
|
| |
與虎鉗立柱配套的球鎖基礎板 |
| |
 |
| |
|
| |
|
| |
| 件號 |
交換工作臺尺寸
(mm) |
配套虎鉗立柱
型號 |
A
(mm) |
B
(mm) |
接受套
尺寸
(mm) |
基礎板
厚度
(mm) |
重量
(kg) |
| 59102 |
400 |
51453, 51459 |
350 |
350 |
20 |
28.57 |
31 |
| |
|
51462, 51458 |
|
|
|
|
|
| 59103 |
500 |
51454, 51460 |
425 |
425 |
25 |
31.75 |
59 |
| 59103-C(雙工位) |
500 |
以上全部型號 |
350 |
350 |
20 |
31.75 |
59 |
| |
|
|
425 |
425 |
25 |
|
|
|
| |
|
| |
|
