側向壓緊器
大型 |
|
 |
側向壓緊器是個強有力的低位壓緊器, 使用時夾持在工件的一邊, 使其能夠露出頂面. 這樣就能使其最大限度避免干擾切削工具及測量儀器的運動. 非常適合于銑床, 刨床, 座標鏜床, 鉆床和車床面板. |
- 每塊壓板含鋼制趾板以及特制墊圈.
- 具有套1/2英寸或M12帽螺絲的槽
- 低碳鋼表面硬化使之有最大耐磨性
- 黑色氧化表面處理
|
 |
| |

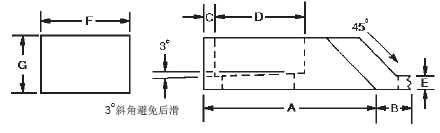

件 號 |
趾板
材料 |
趾板
型號 |
A |
B |
C |
D |
E |
F |
G |
重量
(磅) |
僅趾板 |
46926 |
鋼制 |
標準型 |
3 1/4 |
13/16 |
1/8 |
2 |
1/4 |
1 1/2 |
7/8 |
1.0 |
46953 |
46976 |
鋼制 |
高位夾持型 |
3 1/4 |
13/16 |
1/8 |
2 |
7/8 |
1 1/2 |
7/8 |
1.3 |
46949 |
46927 |
鋼制 |
標準型 |
4 11/16 |
13/16 |
1/2 |
2 3/4 |
1/4 |
1 1/2 |
7/8 |
1.4 |
46953 |
46977 |
鋼制 |
高位夾持型 |
4 11/16 |
13/16 |
1/2 |
2 3/4 |
7/8 |
1 1/2 |
7/8 |
1.7 |
46949 |
46928 |
鋼制 |
標準型 |
6 5/8 |
13/16 |
1 |
3 3/4 |
1/4 |
1 1/2 |
7/8 |
2.0 |
46953 |
46978 |
鋼制 |
高位夾持型 |
6 5/8 |
13/16 |
1 |
3 3/4 |
7/8 |
1 1/2 |
7/8 |
2.3 |
46949 |
* 產品可選擇具有匹配5/8英寸或M16帽螺絲的槽, 提供替換部件, 請聯系服務部門. |
|
|
| 大型側向壓緊器工具包 |
|
 |
壓緊器工具包包括:
- 6個趾板壓板: 每種長度規格2個(3 1/4”, 4 11/16”, 6 5/8”)
- 4個鋼制低位夾持趾板
- 6個趾板螺母
- 6個保護墊圈
- 1個T形扳手
- 1個木制工具架
|
件 號 |
機臺
工槽 |
趾板
壓緊器 |
趾板工具包
壓緊器螺母 |
墊圈 |
重量
(磅) |
44906 |
9/16 |
46926, 46927, 46928 |
46936 |
46943 |
11 |
44907 |
5/8 |
46926, 46927, 46928 |
46937 |
46943 |
12 |
44909 |
11/16 |
46926, 46927, 46928 |
46938 |
46943 |
12 |
44910 |
13/16 |
46926, 46927, 46928 |
46939 |
46943 |
13 |
44911 |
7/8 |
46926, 46927, 46928 |
46940 |
46943 |
14 |
44912 |
1 |
46926, 46927, 46928 |
46941 |
46943 |
15 |
具有套1/2英寸或M12帽螺絲的槽.
* 產品可選擇具有匹配5/8英寸或M16帽螺絲的槽, 提供替換部件, 請聯系服務部門. |
|
|
