| 鋼制實心轉臂式平衡曲柄把手 |
|
 |
- 材料:鋼
- 表面處理: 黑色鍍鉻
- 提供適用于FixtureProTM 軟件的設計資料
|
件 號 |
A |
B |
C |
C1+ |
鉸孔
D |
E |
中心孔*
F |
實心型 |
旋轉型 |
11401 |
– |
2 |
13/16 |
2 |
– |
5/16 |
7/16 |
1/8 |
11402 |
11412 |
2 1/2 |
1 |
2 1/2 |
2 3/4 |
5/16 |
9/16 |
1/8 |
11403 |
11413 |
3 1/8 |
1 1/4 |
3 1/4 |
3 1/2 |
3/8 |
11/16 |
5/32 |
11404 |
11414 |
4 |
1 1/4 |
3 1/4 |
3 1/2 |
3/8 |
11/16 |
5/32 |
11405 |
11415 |
5 |
1 1/2 |
4 |
4 3/16 |
1/2 |
7/8 |
3/16 |
11406 |
– |
6 1/8 |
1 1/2 |
4 |
– |
1/2 |
7/8 |
3/16 |
* 中心孔由單側交叉鉆出
+ 旋轉型產品的尺寸 |
|

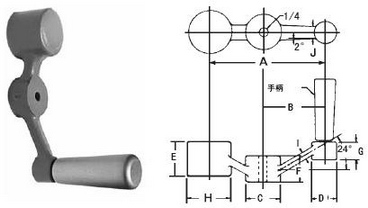

| 鋁制平衡曲柄把手 |
|
 |
杰根斯鋁制平衡曲柄把手是重型的鋼制手柄的良好替代品. 產品的輕質特點使在機臺上的定位操作更容易, 因?yàn)樵诙ㄎ缓蟛粫?huì)掉下. 輕質鋁制平衡曲柄非常適合于光學夾具鉆孔設備及檢測儀器
- 材料:319 鋁合金
- 表面處理: 灰色釉質
- 提供適用于FixtureProTM 軟件的設計資料
|
件 號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
手柄 |
重量
(磅) |
11301 |
2 5/16 |
1 1/4 |
3/4 |
1/2 |
11/16 |
1/2 |
7/16 |
7/8 |
3/16 |
5/16 |
21902 |
.14 |
11302 |
3 1/16 |
1 11/16 |
1 |
5/8 |
7/8 |
5/8 |
1/2 |
1 1/4 |
1/4 |
3/8 |
21903 |
.30 |
11303 |
3 15/16 |
2 1/8 |
1 1/8 |
3/4 |
1 3/16 |
3/4 |
5/8 |
1 3/8 |
5/16 |
7/16 |
21904 |
.54 |
11304 |
4 11/16 |
2 9/16 |
1 3/8 |
7/8 |
1 5/16 |
1 |
3/4 |
1 5/8 |
5/16 |
1/2 |
21905 |
.75 |
11305 |
5 11/16 |
3 1/16 |
1 3/8 |
7/8 |
1 1/2 |
1 |
1 |
1 3/4 |
3/8 |
9/16 |
21905 |
.90 |
|
|
|
| |
|
| |
|
