定位零部件

    定位件是工裝夾具中重要的組成部分。在工裝夾具設計時，選擇正確的定位方案是保證工藝精度的關鍵。 正確的定位方案往往使工件裝夾和夾具制造變得容易而精確，有效地提高效率和降低制造成本。反之，工裝夾具可能變得極其復雜而昂貴，裝夾也異常困難，而且精度難以達到預期要求。

    杰根斯既有傳統的定位零部件，諸如精密定位銷、導銷、支撐件，也有一系列獨特的產品，諸如機械式輔助支撐 (浮動支撐)，膨脹式T槽定位鍵，自定心精密脹緊銷，以及測量球，等等。

    杰根斯提供的不只是產品，更是工裝夾具經驗和較佳的方案。

　 　　

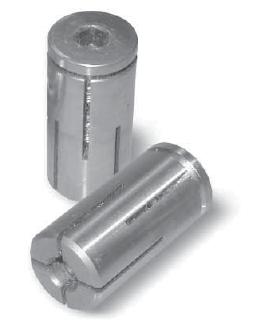

　 精密膨脹銷
　
  • 材料: 鋼, 洛氏硬度 Rc 50-55
  • 自找正,重復定位精度在+/- 0.013mm以內
  • 配合孔公差推薦 +0.013/+0.025mm
  • 脹銷上下部分分別先后脹緊

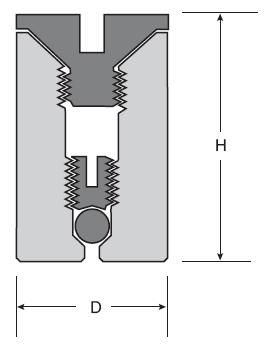

　 英制系列

件號

直徑

高度

 六角扳手規格
底部 頂部

29401

1/4

1/2

5/64

3/32

29402

3/8

3/4

1/8

5/32

29403

1/2

1

5/32

3/16

29404

5/8

1-1/4

3/16

7/32

29405

3/4

1-1/2

1/4

5/16

29406

1

2

3/8

1/2
　 英制系列

件號

直徑

高度

 六角扳手規格
底部 頂部

29451

10

20

3

4

29452

12

24

4

5

29453

14

28

4

5

29454

16

32

5

6

29455

20

40

6

8
　
　 　

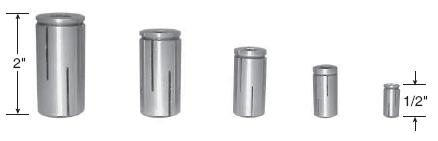

尺寸眾多，應用廣泛

　
　
　 安裝說明
　
步驟一:


    移開頂蓋螺絲,將膨脹銷插入公件一的定位孔,用六角扳手旋緊膨脹銷底端的螺絲使其脹緊固定

　

 步驟二:


    蓋上頂蓋螺絲, 將工件
二的定位孔滑入膨脹銷,并
用六角扳手將頂蓋螺絲旋
緊,將工件一和工件二固定
連接.

　
　
　
　　上一頁　第2.7頁　下一頁
　
