| 可調支撐 |
|
|
 |
 |
本產品為不規則頂緊高度設計: 在不同頂緊高度要求下, 產生正壓力頂緊制動。在銑磨加工中,
可調節不同頂緊高度。產品可選擇光滑圓頭或淬火工具鋼齒紋夾緊面. 垂直提升, 不可旋轉. 襯套外徑精磨以便于過盈裝配。
- 材料:
襯套, 低碳鋼
圓頭桿, 低碳鋼
齒面桿, 4140鋼
- 表面處理: 襯套, 黑色氧化處理
圓頭桿, 黑色氧化處理
齒面桿, 黑色氧化處理
- 熱處理: 襯套, 74-77 R30N 表面硬化處理
圓頭桿,表面硬化處理
齒面桿, Rc 45-48
- 提供產品CAD圖形文件
|
件號
(圓頭桿) |
件號
(齒面桿) |
壓緊配合
A |
B |
C |
D |
E |
F |
G |
H |
螺紋尺寸 |
重量
(磅) |
| 最小 |
最大 |
24901 |
25101 |
5/8 |
1 3/16 |
3/16 |
9/16 |
1 1/ 2 |
1 |
1/ 4 |
5/32 |
3/ 8 |
3/8-16 |
.19 |
24902 |
25102 |
1 |
1 5/ 8 |
3/16 |
7/ 8 |
2 7/16 |
1 5/16 |
1 5/32 |
7/16 |
7/16 |
5/8-11 |
.55 |
24903 |
25103 |
1 1/2 |
2 3/ 4 |
3/16 |
7/ 8 |
3 1/ 2 |
1 3/ 4 |
1 3/16 |
1/ 2 |
9/16 |
1-8 |
1.90 |
|
|
|

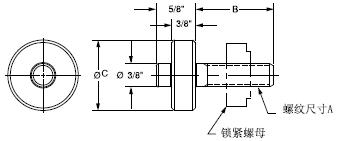

可調支承螺柱
|
件號 |
A |
B |
C |
重量
(磅) |
鎖緊螺帽
(不包含) |
25001 |
3/8-16 |
1-1/4 |
1-1/8 |
0.15 |
28101 |
25003 |
3/8-16 |
2 |
1-1/8 |
0.18 |
28101 |
25005 |
1/2-13 |
1-5/8 |
1-1/8 |
0.20 |
28102 |
25007 |
1/2-13 |
2-1/2 |
1-1/8 |
0.25 |
28102 |
25009 |
5/8-11 |
2 |
1-3/8 |
0.34 |
28103 |
25011 |
5/8-11 |
3 |
1-3/8 |
0.43 |
28103 |
|
|
|
|
|
|
